開放型自動化控制系統
CPBW FlexControl?
產品與技術
DEMO軟件免費下載
/ 開放型自動化控制系統 /
CPBW FlexControl
產品與技術
Products and Technology
FlexControl?創設/組態 v1.0
FlexControl?Creation/Configuration v1.0

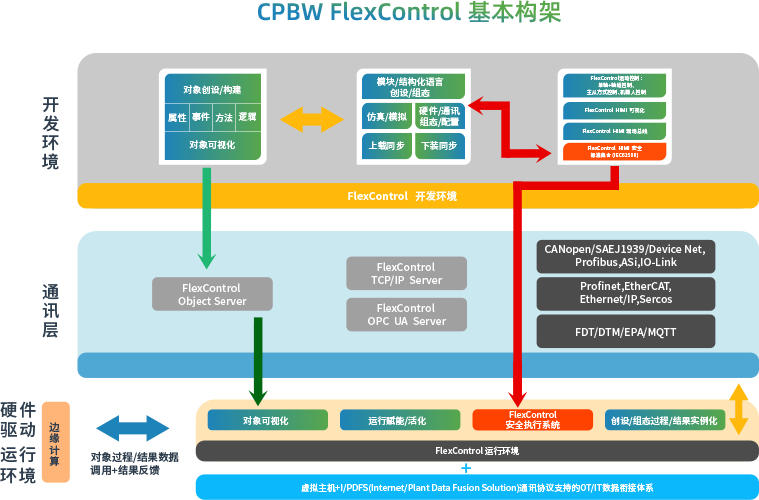

一一為應用開發人員提供基于IEC61499標準的、容器化/面向?qū)ο蟮?、非編譯/無代碼的創設/組態/開發環境?；贗EC61499標準的CPBW FlexControl創設/組態(Creation/Configuration)是CPBW FlexControl系統應用開發的核心。該軟件提供了各種用戶友好的功能，使用現成的模塊，通過拖放的方式，非編譯/無代碼的操作創設/組態完整的機器或工廠的自動化控制的應用程序，使用戶的工業應用開發過程更加高效。CPBW FlexControl同時為具有嚴格冗余要求的機器和設備提供了冗余控制器的解決方案。利用專有冗余工具包，可以開發并行運行、相互監督的CPBW FlexControl冗余控制器。
FlexControl?運行環境軟件
FlexControl?Runtime v1.0
通過CPBW FlexControl™運行環境軟件Runtime的下裝，可以將幾乎任何一種嵌入式或PC轉變?yōu)榛贗EC61499標準的可編程控制器。此外，該運行環境軟件還包含重要的附加組件，如現場總線、運動控制、可視化等，使控制器可以與自動化環境中的其他組件進行通信或?qū)崿F(xiàn)其他復雜的功能。
FlexControl?運行環境軟件
FlexControl?Runtime v1.0
CPBW FlexControl™的目標是創造出一種簡單、靈活、易于操作、功能足夠強大的自動化控制系統，不但能夠?qū)崿F(xiàn)經典自動化控制系統的通用控制功能，而且能夠彌補其控制的不足，可實現柔性、模糊、立體的檢測（機器視覺）和控制。
FlexControl?運行環境軟件
FlexControl?Runtime v1.0

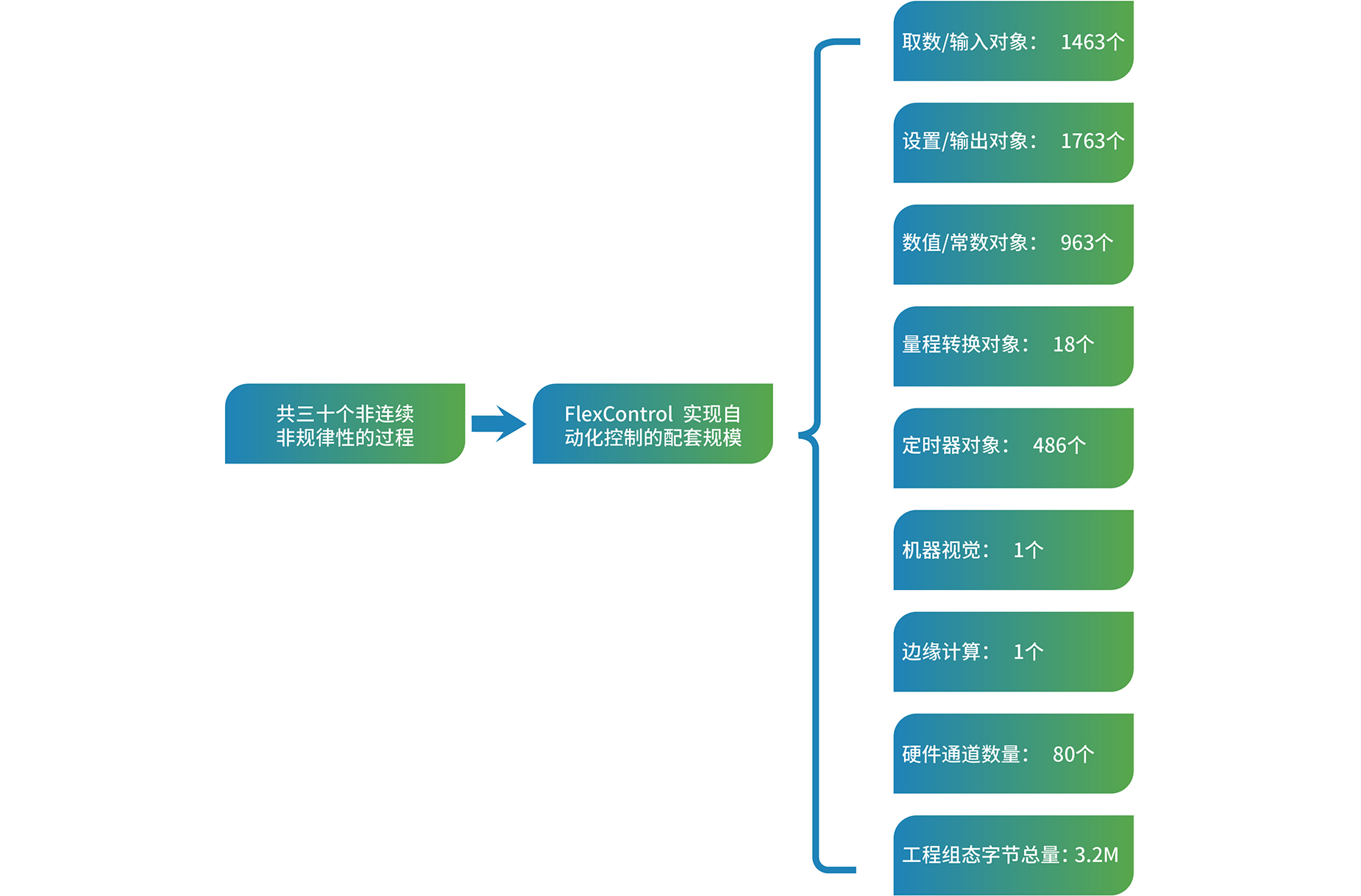

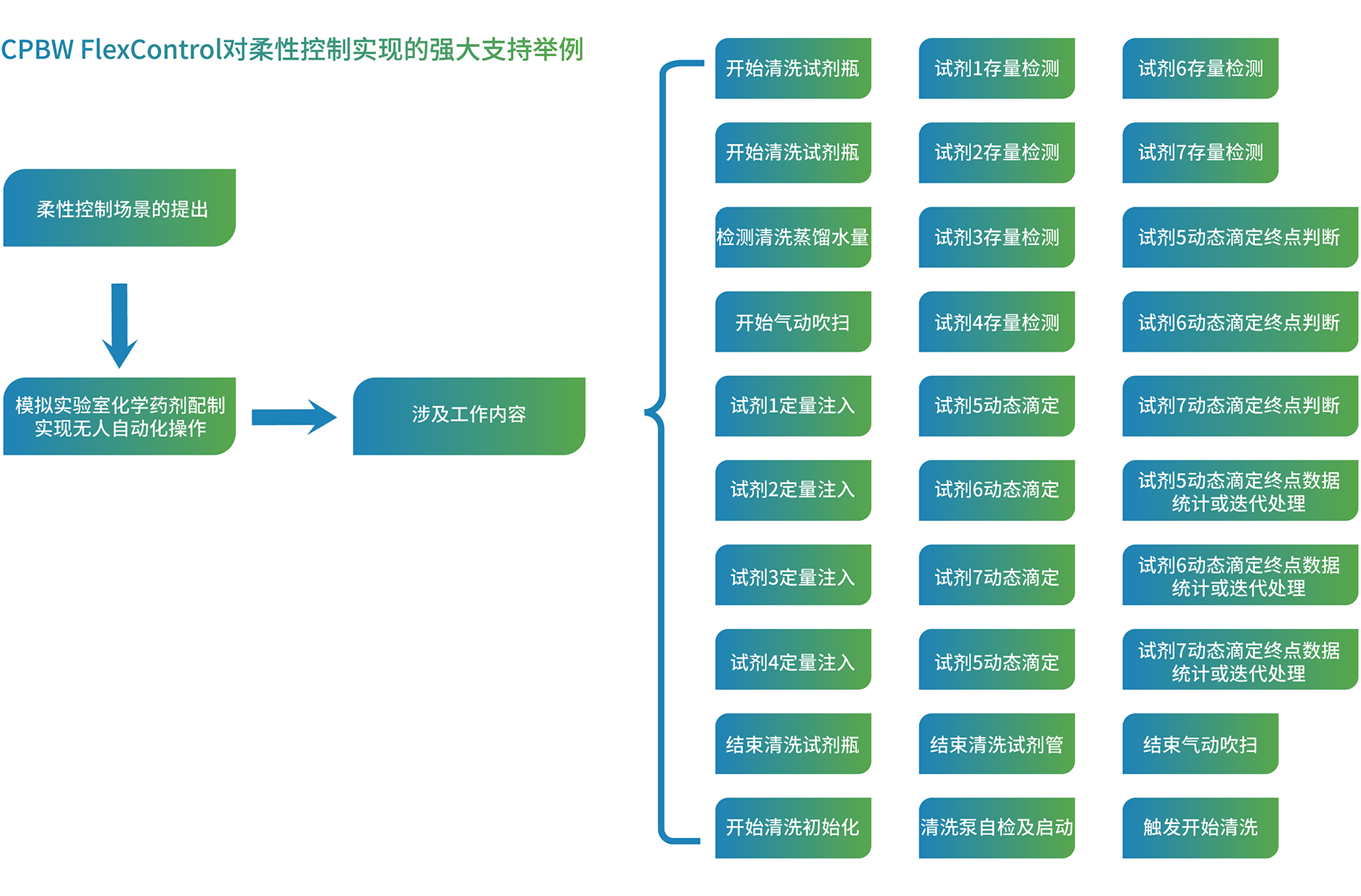

功能強大1：以上實例是典型的柔性控制場景。對于經典自動化控制系統，無法滿足以上技術需求；沒有一款經典自動化控制系統（包括DCS\PLC\Scada）可以在中等規模的硬件配置下實現超過3M字節的工程組態量，并保證正常運行；沒有一款經典自動化控制系統可以實現486個獨立定時器的組態。
功能強大2：經典自動化控制系統提供給用戶的都是通用、閉環化的控制連鎖邏輯，而現場的控制紛繁復雜，尤其是擬人化柔性控制，經典自動化控制系統基本無法滿足需求；實現以上舉例的非標自動化設備研發過程，采用經典自動化控制系統將無從下手，而采用CPBW FlexControl™，從方案制定、審核、研發到樣機落地僅僅3個月時間，并在很短的時間內測試成功。
FlexControl?運行環境軟件
FlexControl?Runtime v1.0
功能強大3：實現擬人化自動化控制，必須具備等一等、看一看、再等等、再看看、再琢磨一下等非規律性、非連續判斷的準備和動作的支持能力，經典的自動化控制系統完全不具備，因?yàn)椋孩俳?jīng)典自動化控制系統僅有的二十多個定時器開銷無法支持此類需求；②經典自動化控制系統是編譯的連續運行系統，無法衍生出擬人的自動間歇性監控表現；CPBW FlexControl™內建、可獨立運行/并發的800個定時器對象，可以非連續、連續、間歇的部署，實現邏輯和動作的靈活調度，從而實現復雜的擬人化控制操作；當然CPBW FlexControl™內建的機器視覺邊緣計算，也能夠同時提供立體的檢測判斷，從而實現模擬人的應用效果。
FlexControl?上位機軟件 (1)
FlexControl?HMI v1.0
HMI界面開發集成在IEC61499標準的CPBW FlexControl 創設/組態/開發環境中。
優勢：
1）CPBW FlexControl 包含一個集成的可視化編輯器→基于可用的可視化元素可以創建不同復雜的可視化界面；
2）可以在創設/組態/開發控制系統應用程序的同時開發可視化→所有的可視化開發工作都是在和創設/組態/開發控制系統類似的開發環境中進行；
3）簡化工程應用→基于完全集成在IEC61499標準的創設/組態/開發環境中，可以直接訪問所有應用的變量，應用和可視化可以同時被管理；
4）用于機器和設備操作、測試和調試的可視化界面→創建的可視化界面可以根據需要重復應用于其他任務；
5）可以在不同的可視化客戶端上顯示和操作相同的數據→絕對的靈活性，在創設/組態/開發的界面上、在互聯網瀏覽器上（在帶有HTML5的平板電腦和智能手機上或在遠程另外一個控制系統上）以及在不同的客戶端平臺上同時執行；
6）由于集成在IEC61499標準的創設/組態/開發環境中，具有擴展功能→例如可視化中的“FB實例”、可視化中的數組訪問、實時數據記錄、可視化元素的可擴展池、可視化中調用控制系統功能等。
FlexControl?上位機軟件 (2)
一一基于非編譯的遵循IEC61499容器/對象化的自動化控制系統，對象在組態及運行時的唯一性、獨立性得到了完美保證，HMI編輯系統可以在獲悉對象數據結構情況下，以列表形式上載“取數/輸入對象”和“設置/輸出對象”，相當于在HMI可視化環境中選擇自動化控制器中的內容，又像是上位機與下位機同步組態都在可視化環境中進行，創建位號或數據字典，方便用戶的人機交互界面組態，節省大量開發時間，也是對OPC功能的拓展和缺點的彌補。

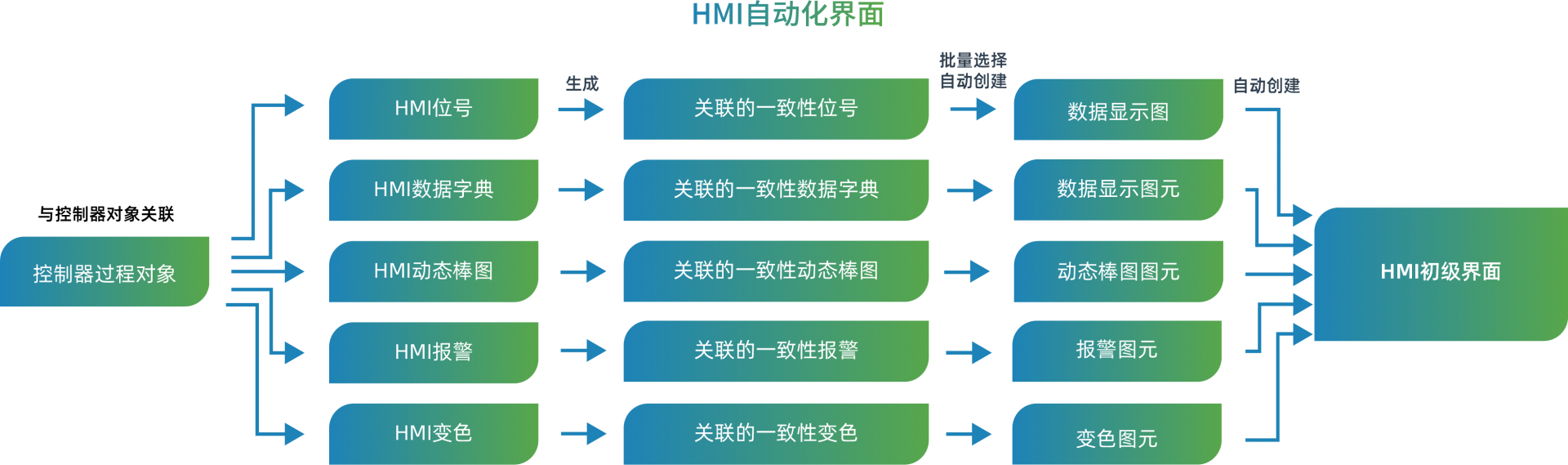

一一借助對象化的數字描述理念，CPBW FlexControl™的HMI將位號、數據字典、界面等元素對象化，使其具備唯一性、可重新定義、可循跡，HMI界面的生成完全可以按照對象訪問的辦法在界面組態時批量選定位號及相關控制任務，按對象化的方式自動生成預編輯界面的圖元，如數據圖元、動態棒狀圖圖元、變色圖元、報警圖元等，減少用戶組態動態圖元的時間，減少錯誤率，保持?jǐn)?shù)據同步性，提升效率。
.png)
HMI 數據驅動連接智能化：對象化編輯的CPBW FlexControl™HMI結合CPBW FlexControl™自動化控制系統開放的軟硬件架構，上位機與下位機采用對象屬性數據的同步數據對接技術，在后臺自動完成對下位機控制器的尋找和連接，實現組態位號、數據字典的數據同步刷新，展示動態的過程界面。
FlexControl?現場總線 v1.0
FlexControl?Field Bus v1.0
一一CPBW FlexControl集成多種現場總線支持，在運行環境中的控制邏輯對象、運算對象、任務等都由容器封裝統一管理，容器與通訊層通過內部機制（數據交互管道）連接；軟件層面上控制邏輯、運算、任務是和通訊完全獨立、同時并發運行和相互之間沒有共生關系；可支持以下現場總線：PROFIBUS、PROFINET、EtherCAT、CANopen、J1939、EtherNet/IP、Sercos、Modbus、IO-Link、BACnet、IEC 62850。優點：① 通訊層的任何改變、擴展、升級不影響到核心控制；② 總線通訊協議驅動可以實現模塊化的增加和擴展，而不影響到核心；③ 可根據應用來自由選擇總線；④ 配置更加簡單，可快速高效地完成工程；Portable Protocol Module（可移植協模塊）：可移植的CPBW FlexControl 模塊實現了CANopen、J1939、EtherCAT、EtherNet/IP、PROFINET和Sercos III 的現場總線通訊協議驅動。此外CPBW FlexControl 還提供Modbus通信協議驅動模塊（TCP 和串口）。優點：① 面向不同系統平臺的相同協議驅動模塊；② 模塊動態的與跨平臺的運行環境（Runtime）軟件對接；③ 無需外部軟件工具；④ 實時以太網系統不需要額外的硬件：設備上的標準以太網端口可用于EtherCAT，EtherNet / IP或Profinet。全硬件/軟件仿真模擬：現場總線系統可以在沒有應用的情況下進行調試?？梢灾苯釉贑PBW FlexControl 創設/組態/開發環境中將通訊協議支持以數據描述的形式模塊化的部署到控制系統中與現場總線系統對接執行數據交換。
FlexControl?安全 v1.0
FlexControl?Safety v1.0

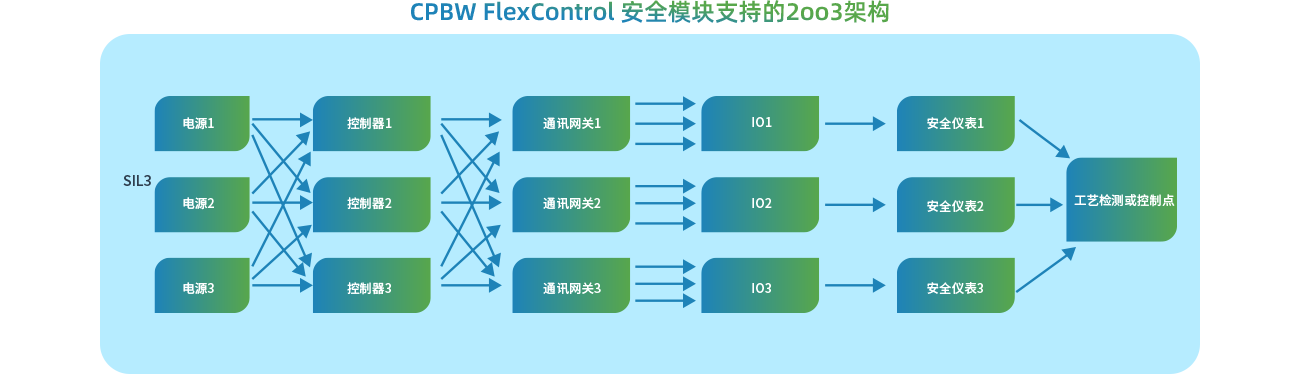

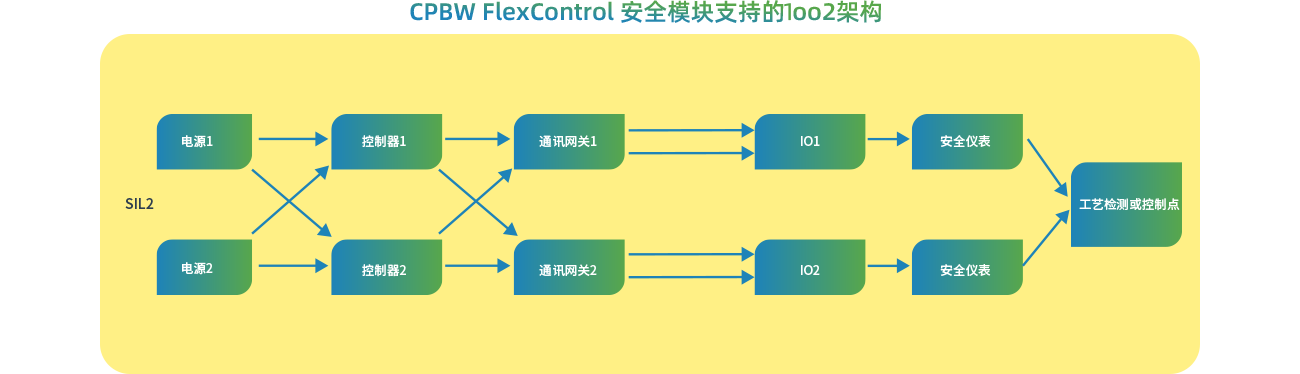

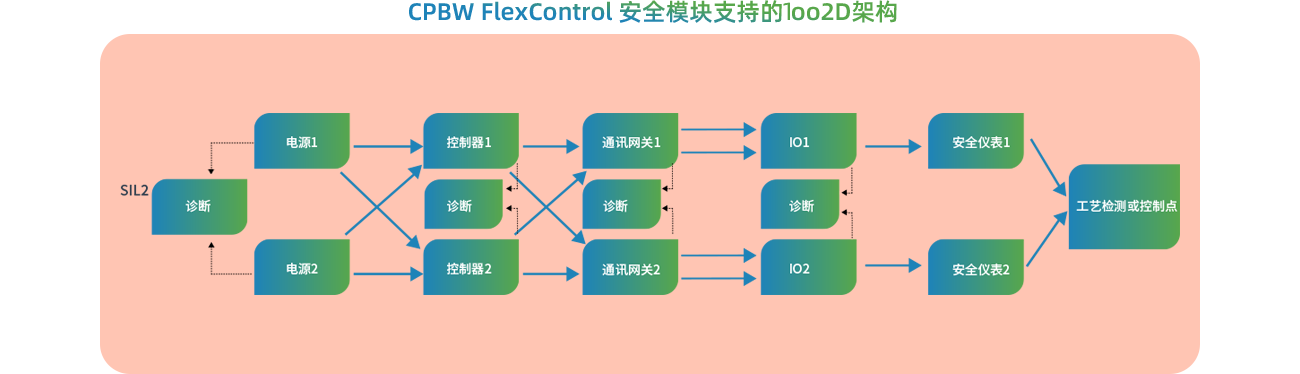

一一基于非編譯技術的遵循IEC61508標準的安全控制器的解決方案。CPBW FlexControl Safety為致力于開發基于IEC61508 SIL2及SIL3標準的安全控制器的制造商提供了可行的安全解決方案。使用CPBW FlexControl Safety，可大大減少制造商的開發成本并提高認證效率。創升益世的非編譯對象化創設/組態技術，可以為1oo2、1oo2D及2oo3安全架構的實現提供靈活、可靠的支撐，便于用戶結合全開放軟硬件架構的自動化控制系統組成模式，落地安全控制系統：1）先進的非編譯對象化技術，可以完全確保軟件的安全執行（對象的唯一性和全過程可控性）；2）提供用于組合安全的現場總線解決方案；3）安全運行系統（Safety Runtime System）可以輕松移植到不同的硬件平臺。根據IEC61508標準開發的安全運行系統采用組件化設計，可以輕松運行在基于PC或嵌入式主機的硬件平臺上；4）CPBW FlexControl Safety可用于開發多個工業領域的安全應用項目，包括機械制造領域、移動機器、能源工業領域以及造船或飛機工業領域等；5）創升益世有獨立的團隊專門專注于開發CPBW FlexControl™安全模塊，開發人員在軟件開發時對安全控制器的應用領域進行嚴格的風險分析，確保CPBW FlexControl™Safety符合規定的安全要求。
